Iceman The Dj
Forum Admin
 Din: constantza
Inregistrat: acum 20 ani
Postari: 184
|
|
ICEMANSOUND
de multe ori am fost intrebat de un amplificator pt sateliti in sistemele 5.1 home made
iata ca pe site acum este o schema, chiar cea mai simpla posibila, pe care io o floseam in inceputurile mele
este bazata pe un integrat fabricat de PHILIPS
poate debita max 22W/4ohmi cu 10%THD
puterea pana la care integratul suna impecabil este de 15-17,5W/4ohmi unde distorsiunile nu depasesc0,5%
este exact ceea ce trebuie pt un sistem 5.1 alaturi de un amplificator de bass sau de un sub activ
_______________________________________
My last 10 radio sets:
|
|
| pus acum 20 ani |
|
|
|
banuies ca 22w(4 ohmi) pe 1 canal nu?
adika avem 5 canale 110w doar satelitii
sub e separat nu?
|
|
| pus acum 20 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 20 ani
Postari: 184
|
|
dap
fiecare montaj ca cel de pe site scoate 22W/4 ohmi----17,5W cu 0,5%dist
5 montaje pt 5 sateliti... vor fi 87.5W curati~90W rotunjit
deci va trebui un traf de 125-150W ca totul sa fie OK
_______________________________________
My last 10 radio sets:
|
|
| pus acum 20 ani |
|
|
|
da se poate face si cu TDA 7294? adika 5 montaje pt sateliti sau chiar 6,si pt subwoofer?
|
|
| pus acum 20 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 20 ani
Postari: 54
|
|
am vazut schema pusa de ice in link shi as veni cu o completare
nu e mai comod sa se folosesca o schema tot cam la fel de simpla, iar la caracteristici este chiar la fel, cu integratele tda 1552,1553,1555,1557
care au 2x 22W
vedetzi in atashament
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 20 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 20 ani
Postari: 54
|
|
outofdark a scris:
da se poate face si cu TDA 7294? adika 5 montaje pt sateliti sau chiar 6,si pt subwoofer? |
tda 7294 mere bine pe satelitzi dar pe bas iti trebe ceva mai bun, in sensul ca iti trebe mai multa putere.
deci daca ai 5 satelitzi de 70W (cat scoate tda 7294) iti trebe un sub de minimum 250w reali.
ICE corecteaza-ma daca gresesc!!!
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 20 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 20 ani
Postari: 184
|
|
io am folosit schema fff mult timp
si se comporta ff bine si este f simpla
chiar si pt incepatori
distantza intre pinii integratului este destul de mare ca oricine sa poata realiza cablajul
este o schema fff comoda
ceea ce zici tu este mai complicat de realizat cablajul la nivelul unora mai incepatori
si chiar si pt mine este un chin
decat sa ma chinui cu asta mai bine ma chinui cu un 2x200 sau mai mult
eu cat simplitate si calitate
_______________________________________
My last 10 radio sets:
|
|
| pus acum 20 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 20 ani
Postari: 54
|
|
am uitat sa pun atashamentul
41.6KB
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 20 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 20 ani
Postari: 54
|
|
nu vreau sa par prea puturos dar nu cred ca la intregratul asta mai trebe cablaj.
nu am facut montajul asta dar dupa parerea mea nu cred ca mai e nevoie de cablaj
pui integratul direct pe radiator!!! shi lipesti firele direct pe pini.
Modificat de Dj_Dog (acum 20 ani)
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 20 ani |
|
DJ_MaxX
DIY
 Din: Constanta
Inregistrat: acum 20 ani
Postari: 48
|
|
DJ_Dog , am realizat si eu un amplificator cu tda1554 , in mare are cam aceeasi structura ca tda 1552/1553/1557 si cam aceleasi performante . Din experienta pot spune k suna GROAZNIC , deci cand am schimbat amp-ul cu unul de calitate am avut impresia k am boxe de 10000$ (ceea ce ar fi cam departe de adevar desi au difuri Vifa). Nu recomand aceste integrate decat pentru realizari de o calitate mediocra. in general amplificatoarele facute pt a se alimenta la 12-14V deci implicit auto suna groaznic , au curent de iesire f mic si limitat in functie de temperatura chip-ului , protectii peste protectii care afecteaza calitatea sunetului chiar atunci cand amplificatorul este folosit la 25% din puterea maxima , k sa folosesc un termen propriu nu au vlaga .... exceptiile care le-am intalnit in experienta mea sunt tda8560 (varianta necontrafacuta , deci nu facuta pe vapor :P) si tda1562 care mai suna cat de cat acceptabil avand curent de iesire mai mare. tda1519 nu am ascultat k sa-mi dau cu parerea deci ma abtin .... desi sunt tentat sa cred k ce am scris mai sus se aplica si lui
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 20 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 20 ani
Postari: 54
|
|
dj maxx bine ca mi-ai spus ca voiam sa fac un amplif sterero intr-o carcasa de cd-rom cu tda d-ala dar daca spui ca nu mertita te cred shio ma voi orienta spre alt integrat
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 20 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 20 ani
Postari: 184
|
|

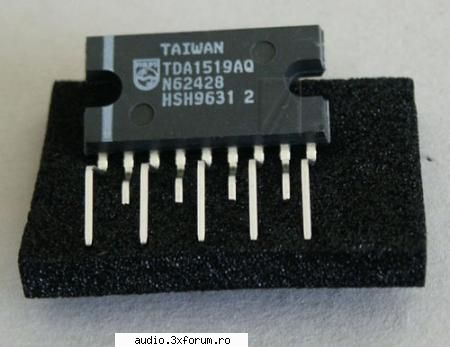

TDA 1519A suna bine pana la 15-17W am specificat asta
desi producatorul zice pana la 22
si pretul este un pic ridicat dar merita
23.4KB
_______________________________________
My last 10 radio sets:
|
|
| pus acum 20 ani |
|
