Iceman The Dj
Forum Admin
 Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
ultima mea realizare in domeniul integratelor este un amplificator de 2x350W rms cu
4 integrate TDA7293 pe canal, montate in paralel
mi se pare cel mai tare integrat la raportul pret calitate
amplificatorul cu tot cu cutie (gata facut) m-a costat 600 lei
si iata ca cu acest topic am inaugurat forumul
cine este interesat despre acest model de amplificator ma poate contacta pe mess sau
sa continue topicul cu o intrebare
nu il recomand pt casa...
25.5KB
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
|
costy
Audio Forum User
Inregistrat: acum 19 ani
Postari: 1
|
|
|
| pus acum 19 ani |
|
|
|
normal ca nu`i recomandat pt casa ) da .. unu recomandat .. ceva cam la 300w cu ce integrate s`ar putea face?..
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
pe site ( ) va fi o pagina cu amplificatoare
acolo ve-ti gasi schema acestu amplificator si puteri mai mici si mai mari cu TDA7293
sper sa fie disponibil cat de curand  si este deja
curand voi pune si cablajele pt aceste scheme cu TDA7293
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|

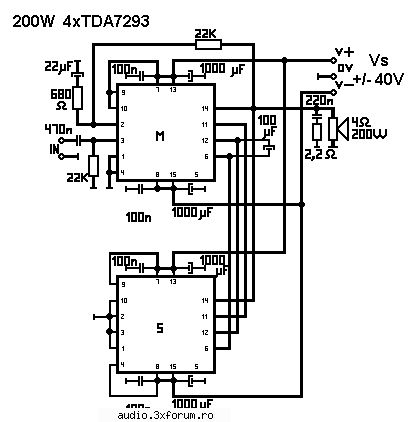

iata schema de 175W
detalii pe site
29.1KB
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
 Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
da , suna frumos tda-urile astea le-am ascultat si eu, desi gruparea paralel poate sa dea o falsa impresie de performante scazute, recomand sa audiati un exemplar pe niste boxe macar mid-class inainte sa abandonati un proiect altfel foarte interesant (atentie , nerecomandabil incepatorilor )
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 19 ani
Postari: 54
|
|

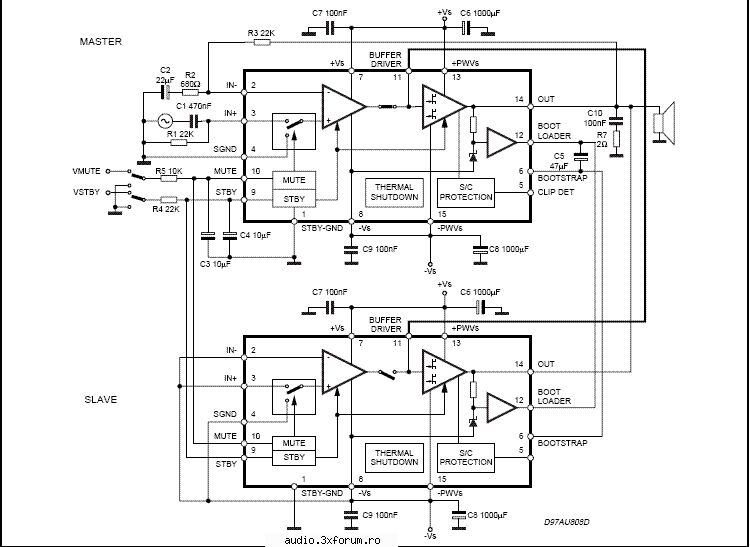

am shi eu o nelamurire la aplicatia in punte a acestui integrat
la integratul slave intarea este pusa la bara de minus
este corect asa? nu se prajeste integratu?
am extras asta din datasheetul integratului
66.7KB
Modificat de Dj_Dog (acum 19 ani)
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
in primul rad asta este in paralel nu in punte
schema folosita de mine este un pic diferita
in primul rand intrarile de la slave le-am pus la masa
apoi pinul 10 (mute) de la slave este tot la masa
voi revenii cu detalii pt ca acum sun fff obosit
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
deci revenind
cred ca ai dreptate
DJ_MaxX a facut schema asa cum ai pus-o tu si a ars o pereche de integrate
poate are timp si va va da mai multe lamuriri cu privire la experientza pe care a avut-o cu schema cu pricina
daca nu avea el experientza asta neplacuta, o aveam eu
dar a stiut si m-a prevenit
modificarile in schema sunt facute de el
si le-am preluat si eu pt a nu patzi la fel ca el
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
|
Dj_Dog
audio moderator
Din: bucuresti
Inregistrat: acum 19 ani
Postari: 54
|
|
bine ca am vazut neregula aia ca ma batea gandu sa caut o firma la care sa fac cablajul din pdf-ul acela.
am avut noroc.
_______________________________________
HAVE NO FEAR, DOG IS HERE!!!
|
|
| pus acum 19 ani |
|
dreadboy
audio moderator
 Din: Calarasi
Inregistrat: acum 19 ani
Postari: 66
|
|
ICEMAN a scris:
ultima mea realizare in domeniul integratelor este un amplificator de 2x350W rms [...]
nu il recomand pt casa... |
de ce nu? e prea greu? asta pe partea de gluma;
serios vorbind, de ce nu? o casa, de ex o vila cu 2 etaje?
_______________________________________
caut job part-time in bucuresti !!! sau la distanta oriunde;
ps: astept oferte!
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
in primul rand acest amplificator este de 350W pe 2 ohmi
si totusi sa persupunem catu vei gasi acele difuri de 2 ohmi si 400W
este prea mare puterea pt o casa (doar daca nu folosesti chimezarii)
ar fi o solutie:
sa faci 4 perechi de boxe de 8 ohmi 100-150W
si sa pui in fiecare camera cate o pereche
da este si asta o idee
pt ca daca pui 4 boxe de 8 ohmi in paralel pe fiecare canal vei avea cei 2 ohmi si vei avea si cate 100W in fiecare camera dar tot se va auzi tot cartieru
totusi raman la ideea ca nu este pt casa
pt casa iti recomand ceea ce am si io: 2x150W rms cu TDA 7294in punte sau 2x175 cu 2 TDA7293 in punte sau paralel
este arhi suficient daca iti faci 2 incinte pe 2 cai , si aici iti recomand HP12W+PHT408 de la P.Audio
cu configuratia asta nu vei da la maxim in casa, chiar daca este o vila, decat daca este un chef cu destule persoane in casa
curand pe site la sectiunea amplificatoare va apare si integratul TDA7294 unde voi expune aplicatiile cu el
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
ma vad nevoit sa clarific situatia 7293-ului ... deci schema din datasheet e gresita , banuiesc k e vorba de o greseala de tipar sau neglijentza , nu cunosc exact cauzele aparitiei acestei nereguli cert este k je am platit o pereche de integrate care nu sunt chiar ieftine .... realizat dupa schema din datasheet amplificatorul a functionat 1 ora, in timpul testelor nu am observat nimic anormal insa la un moment dat s-au prajit integratele, a fost nevoie de cateva zile de munk asidua si cercetarea datasheetului si a altor surse (forumuri straine) pt a-mi da seama de greseala ... urmate de reproiectarea schemei si realizarea ei practica. surpriza! functioneaza perfect si in ziua de azi dupa 4 luni de la realizare cei suspiciosi pot sa testeze pe buzunarele lor schema din catalogul ST ...... nu imi asum nici o raspundere pt consecinte
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
dreadboy
audio moderator
Din: Calarasi
Inregistrat: acum 19 ani
Postari: 66
|
|
offtopic
@ ICEMAN: tu stii mai bine ce vreau eu sa-mi fac (pt party`uri) pt casa totusi mi-as face ce mi-ai zis tu DAR hp12W NU se importa INCA. si pt sistemul meu 2.2 mi-as face cu hp12w totusi
back2topic
@ Dj_MaxX: cam la cat a ajuns investitia TOTALA pt a-ti face amplif`ul de care vorbesti?
_______________________________________
caut job part-time in bucuresti !!! sau la distanta oriunde;
ps: astept oferte!
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
dreadboy , amplificatorul respectiv cu 2 tda-uri 7293 in paralel a fost facut pentru a moderniza un subwoofer activ jbl , neluand in calcul perechea de integrate care s-a prajit din cauza schemei inadecvate prezentate in datasheet , investitia s-a ridicat la suma de 1 mil jumate (am folosit radiatorul original al subwooferului deoarece avea o suprafata mare si poseda suficienta putere de racire fiind din aluminu negru cu aripioare)
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
dreadboy
audio moderator
Din: Calarasi
Inregistrat: acum 19 ani
Postari: 66
|
|
@ICEMAN: o alternativa la hp12W este asta
@Dj_MaxX: uite ca mai cer si eu cate ceva detalii; la tda7293 care este tensiunea si curentul minim de alimentare; ca am p-acasa un traf de vreo 18Vca care sta degeaba; as putea folosi un dublor de tensiune ca sa obtin ~ 2 x 26Vcc; trafu are cam 8A; il pot folosi la ceva?!
Modificat de dreadboy (acum 19 ani)
_______________________________________
caut job part-time in bucuresti !!! sau la distanta oriunde;
ps: astept oferte!
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
dreadboy , tensiunea minima de alimentare la tda7293 este de +/- 12V . Poti folosi traful de care zici k are 18V si 8A cu un dublor de tensiune (practic e un redresor monoalternata dublu) pt a alimenta un amp facut in jurul tda7293 , obtinand o putere de aprox 60-70w in 4ohmi . Dak optezi pt aceasta alternativa , iti recomand filtraj serios de minim 10000uF pe ramura (avand in vedere k se realizeaza redresare monoalternanta si valoarea minima a capacitatii tb dublata fata de cazul cand s-ar folosi un traf cu priza mediana) luand in calcul factorul ridicat de rejectie al integratului , s-ar putea sa scapi mai ieftin cu 4700uF pe ramura dar nu se vor pastra performantele
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
|
Lonely_Boy19
Audio Forum User
Din: Bucuresti
Inregistrat: acum 19 ani
Postari: 1
|
|
sal ice. frumos aplif tiai tras. Poti sami spui si mie te rog cum tiai facut carcasa?si daca ai facuto undeva la comanda, cat tea costat???pls daca ai ymess, putem vb acolo, ne sfatuim cu ce stim!! alexandru_mrc
ICEMAN a scris:
ultima mea realizare in domeniul integratelor este un amplificator de 2x350W rms cu
4 integrate TDA7293 pe canal, montate in paralel
mi se pare cel mai tare integrat la raportul pret calitate
amplificatorul cu tot cu cutie (gata facut) m-a costat 600 lei
si iata ca cu acest topic am inaugurat forumul
cine este interesat despre acest model de amplificator ma poate contacta pe mess sau
sa continue topicul cu o intrebare
nu il recomand pt casa... |
24.8KB
Modificat de Lonely_Boy19 (acum 19 ani)
_______________________________________
Audio Challenge 2005!"The sound Factory"
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
carcasa e facuta de mine
pe site ( ) la sectiunea contact gasesti tot ce-ti trebuie ca sa iei legatura cu mine
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
dreadboy
audio moderator
Din: Calarasi
Inregistrat: acum 19 ani
Postari: 66
|
|
@Dj_MaxX:
aham... o schema simplista pt asa ceva ai cumva?! cu mentiunea ca am de gand sa fac un sub-activ cu ala
_______________________________________
caut job part-time in bucuresti !!! sau la distanta oriunde;
ps: astept oferte!
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
io as recomanda chiar ca minim pe filtraj de 2x20.000uF
sincer, avabd in vedere ca e mono alternantza
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
dreadboy , ti-am desenat la repezeala o schema de dublor in paint . diodele sunt de minim 10A , poti folosi si o punte redresoare la care conectezi intrarile de tensiune alternativa (~) impreuna sau poti utiliza doar o intrare , cealalta lasand-o neconectata . Condensatoarele de minim 4700uF , avand in vedere k e vorba de un subwoofer recomand chiar minim 10000uF sau cate doua de 4700 pe ramura conectate in paralel . siguranta o pui la valoarea nominala a curentului pe care il debiteaza transformatorul ... dak tu zici k al tau scoate 8A , recomand ceva in genu 7A . schema cu 2 tda7293 in paralel o gasesti pe site-ul lui iceman succes si astept impresii
8.4KB
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
dreadboy
audio moderator
Din: Calarasi
Inregistrat: acum 19 ani
Postari: 66
|
|
banuiesc ca schema cu doua tda7293 in paralel e asta nu?!
@Dj_MaxX: priza mediana e cea din mijloc la schema care ai postat-o?
_______________________________________
caut job part-time in bucuresti !!! sau la distanta oriunde;
ps: astept oferte!
|
|
| pus acum 19 ani |
|
DJ_MaxX
DIY
Din: Constanta
Inregistrat: acum 19 ani
Postari: 48
|
|
dreadboy , presupun k te referi la masa , notata pe schema GND AMPLIF.
_______________________________________
If it ain't broke , don't fix it ... improve it
|
|
| pus acum 19 ani |
|
|
Tremble
Audio Forum User
Inregistrat: acum 19 ani
Postari: 1
|
|
La cablajul de pe site se pot pune numai doua integrate ?
|
|
| pus acum 19 ani |
|
|
Tremble
Audio Forum User
Inregistrat: acum 19 ani
Postari: 1
|
|
La cablajul de pe site (ma refer la cablajul acela cu 8 tda7293) se pot pune numai doua integrate ?
Puteti sa-mi dati si mie daca va rog cablajul acela in eagle,pdf sau cum il aveti ?
Va multumesc . SALUTARE
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
salut
se pot pune doar 2 integrate
intra pe mess si vb cu mine sa iti dau mai multe detalii, eventual si cablajul pt doar 2 integrate
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
pyu
Audio Forum User
 Inregistrat: acum 19 ani
Postari: 16
|
|
ICEMAN la o statie cu 4 tda7293 pe canal cam ce transformator ar trebui? voltaj cred ca+/-42, dar ce amperaj. si un transformator toroidal optim cam ce dimensiuni ar avea, ca nu stiu daca mi-ar incape in carcasa.
10x
_______________________________________
Mess with the best, die like the rest...
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
pt 4 integrate TDA7293 ai nevoie de traf de 500W
cu 4 integrate poti face 1x350Wrms sau 2x175rms
atentie la sarcina infunctie de tensiunea de alimentare
daca faci un singur canal (mono) cu 4 integrate ai 2 posibilitati:
1-2 cate 2 in paralel care formeaza apoi o punte si ai 350Wrms/8ohmi cu Ua=+/-42V
2- toate 4 in paralel si ai 350Wrms/2ohmi la aceeasi tensiune de alimentare
daca faci stereo (2 integrate pe fiecare canal) ai alte 2 posibilitati
1-pe fiecare canal 2 integrate in paralel si ai 175Wrms/4ohmi pe fiecare canal la +/-42v
2-pe fiecare canal 2 integrate in punte si ai 175Wrms/16 ohmi cu +/-42V sau 175Wrms/8 ohmi cu +/-30-35Vmax recomandat +/-32-33V
un transformator toroidal standard de 500W de la petra ( ) are dimensiunile urmatoare:15cm diametru / 5,5cm inaltime
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
pyu
Audio Forum User
Inregistrat: acum 19 ani
Postari: 16
|
|
ICEMAN a scris:
daca faci stereo (2 integrate pe fiecare canal) ai alte 2 posibilitati
1-pe fiecare canal 2 integrate in paralel si ai 175Wrms/4ohmi pe fiecare canal la +/-42v
2-pe fiecare canal 2 integrate in punte si ai 175Wrms/16 ohmi cu +/-42V sau 175Wrms/8 ohmi cu +/-30-35Vmax recomandat +/-32-33V
|
m-ar interesa ceva cam la 2x175w/8ohm, deci cred ca varianta a doua ar fi mai buna. pt asta eu am facut rost de un traf care scoate dupa punte si condensatori ca +-35 sau 38v, si 4-5Amp. si inca ceva: ce se intampla daca la 8ohm alimentez la 38V?
_______________________________________
Mess with the best, die like the rest...
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
incearca sa vezi cum se comporta un amplif in supra sarcina, caci la acea tensiune de alimentare ar avea nevoie de minim 12 ohmi
pt a face in punte la 8 ohmi cu Ua=+/-33V ai nevoie de un traf care sa aibe in secundar 2x23V~
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
...
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
pyu
Audio Forum User
Inregistrat: acum 19 ani
Postari: 16
|
|
ICEMAN a scris:
incearca sa vezi cum se comporta un amplif in supra sarcina, caci la acea tensiune de alimentare ar avea nevoie de minim 12 ohmi
pt a face in punte la 8 ohmi cu Ua=+/-33V ai nevoie de un traf care sa aibe in secundar 2x23V~ |
aha, deci poate pati ceva rau integratul, daca inteleg eu bine.
merci mult pt expl
_______________________________________
Mess with the best, die like the rest...
|
|
| pus acum 19 ani |
|
pyu
Audio Forum User
Inregistrat: acum 19 ani
Postari: 16
|
|
Iceman mi-am facut un amplificator cu 7293, iar cablajul l-am facut dupa schema ta cu 8 integrate pe canal, eu am pus doar unul...
am niste intrebari:
1. de ce ai pus intre pinul 6 si 14 un condensator de 100uF in loc de unul de 22uF?
2. care e efectul legarii pinilor 9 si 10 la +Vs? am vazut ca si kiturile de la adelaisa aveau asa legate.
3. de ce nu pus condesatorul de 220n si rez de 2.2 ohm dintre iesirea de la difuzor si masa.
_______________________________________
Mess with the best, die like the rest...
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
condensatorul acela are valoarea minima 22xnr de integrate puse in paralel 4x22=minim88uF
pin 9 si 10 la + dezactiveaza functiile de mute si stand-by... eu nu le folosesc
pus si alea dar la bornele de iesire nu pe cablaj pt ca mari pesele
daca l-ai facut poate ne spui cum ti se pare...
scuze de intarzierea raspunsului
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
pyu
Audio Forum User
Inregistrat: acum 19 ani
Postari: 16
|
|
ICEMAN a scris:
condensatorul acela are valoarea minima 22xnr de integrate puse in paralel 4x22=minim88uF
pin 9 si 10 la + dezactiveaza functiile de mute si stand-by... eu nu le folosesc
pus si alea dar la bornele de iesire nu pe cablaj pt ca mari pesele
daca l-ai facut poate ne spui cum ti se pare...
scuze de intarzierea raspunsului |
am vazut pana la urma si eu din datasheet care e treaba cu condensatorul ala.
deci trebuie puse neaparat si cond si rez aia... eu nu le-am pus... cred ca tre sa modific un pic.
eu am facut statia in raport de 70%, dar vreau sa-mi iasa klumea si lucrez cu grija.
acum tre sa mai testez un corector de ton, am mai multe in gand: cu tda1524a(merge relativ binisor la o statie de 2x25, dar pe asta nu stiu daca scoate bine, avand in vedere ca unii il critica, iar altii il lauda....), tca5500 (merge bine in afara faptului ca atunci cand actionam basul la maxim distorsiona, nu stiu sigur cauza, ori are el ceva ori boxele nu duceau, de aceea am sa refac cablajul, ca arata cam naspa), iar maine am sa fac unul cu tl061 si ne5532 daca gasesc piesele necesare, cablajele le am gata facute. de asemenea vreau sa mai pun si un vu-metru ceva, am pe-acasa un uaa180, dar am probleme cu schema care o am, nu inteleg niste valori. acesta e cu 12 leduri, iar eu in carcasa statiei am loc pt 10 leduri, deci 2 le scot si o sa mearga.
de ascultat inca nu am auzit cum se aude, pt ca am numai o boxa mai mare(20cm), dar care e pe duca... si nu imi dau seama. vreau sa incerc pe iste boxe mai bune, dar dupa ce am sa fac corectoarele, vreau sa vad care se aude mai bine.
am sa revin poate cu niste poze cand e gata
are ceva daca pun intre pinii 9-10 si + un buton pt st-by si mute? sau trebuie neaparat sa pus si alea 2 cond si 2 rezistente?
_______________________________________
Mess with the best, die like the rest...
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
daca tot vrei sa folosesti acele functii folosestele ca l;umea daca nu lasa-le la +v
la punerea in paralel e recomandat sa pui o rezistentza de 2 ohmi in serie cu un cond de 100nF pe iesire asa ca pune-le...
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
Iceman The Dj
Forum Admin
Din: constantza
Inregistrat: acum 19 ani
Postari: 184
|
|
mestere... ce cauta postul asta aici?
te las sa ti-l stergi singur si sa il pui la cumparari vanzari
vezi mai jos
oricum la 1.750.000 iei un HP15W care depaseste cu foarte mult performatele acestui dif de la kon
felicitari pt realizarea ta... poate ne incanti privirea cu ceva poze
_______________________________________
My last 10 radio sets:
|
|
| pus acum 19 ani |
|
|
Dodo-audio
forum administrator
Din: Oradea
Inregistrat: acum 19 ani
Postari: 82
|
|
|
| pus acum 19 ani |
|
